产品名称: LG90-H

发布日期: 2016-08-25

点击数: 3622

二维码:

简述: LG90-H

产品详情

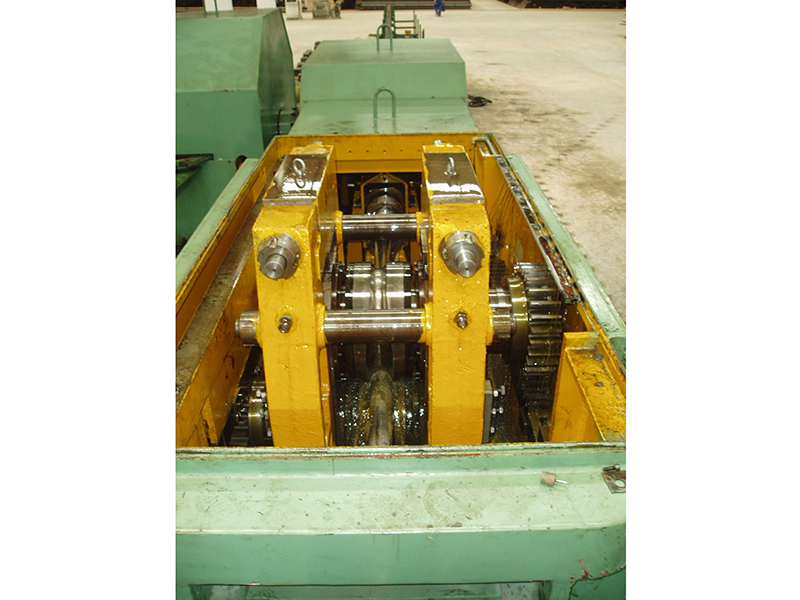

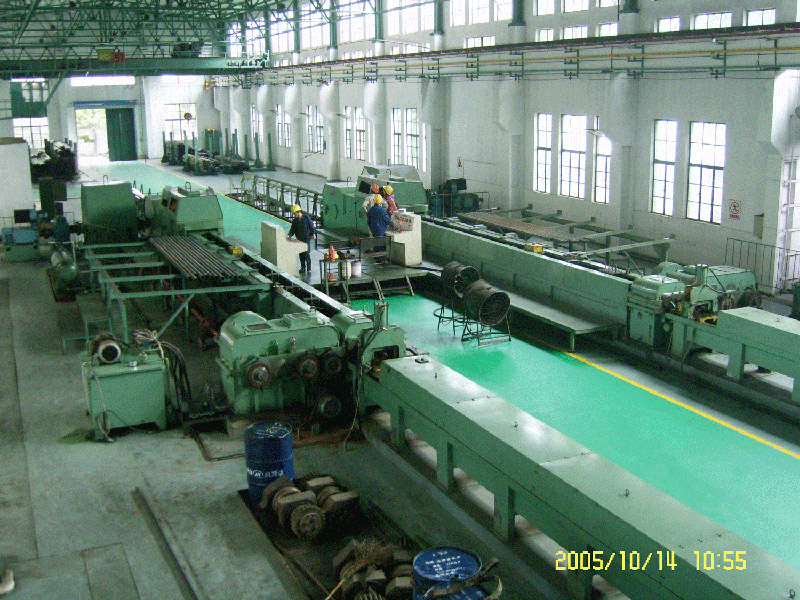

. LG90-H 冷轧管机为飞轮传动,侧装上料。

. 参数和平面图如下

1)产品技术参数

序 号



技 术 参 数

材质:不锈钢

1

管坯外径

Ф79155mm

2

管坯壁厚

612mm

3

管坯长度

30006000mm

4

成品外径

Ф65138mm

5

成品壁厚

310mm

6

    最大延伸系数

3(由轧制材质决定)



2)机械性能参数

序 号



技 术 参 数

1

  轧辊直径

ф450mm

2

  轧槽有效长度

960mm

3

  节圆齿规格

Mn=14 Z=26/Mn=14 Z=27

4

  曲柄半径

500mm

5

  连杆长度

3040mm

6

  机架行程长度

1003.4mm

7

  机架行程次数

6082/

8

  送进量

2-12mm

9

  管坯回转角度

41º-52º

10

  轧制力

230t

11

  装料方式

停机、侧装上料

12

  连续轧制

13

  送进回转方式

单送进、双回转

14

  轧制根数

15

  主电机

Z4-280-21   200KW    1000rpm    DC380V

外形尺寸(长×宽×高):27600mm×6000mm×2460mm (未含出料架)
