产品名称: LG120-H

发布日期: 2016-08-25

点击数: 3760

二维码:

简述: LG120-H

产品详情

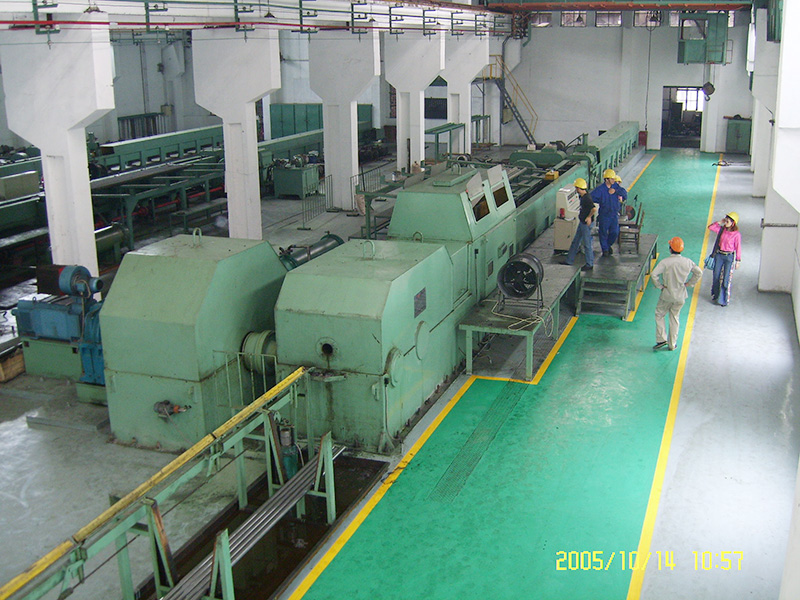

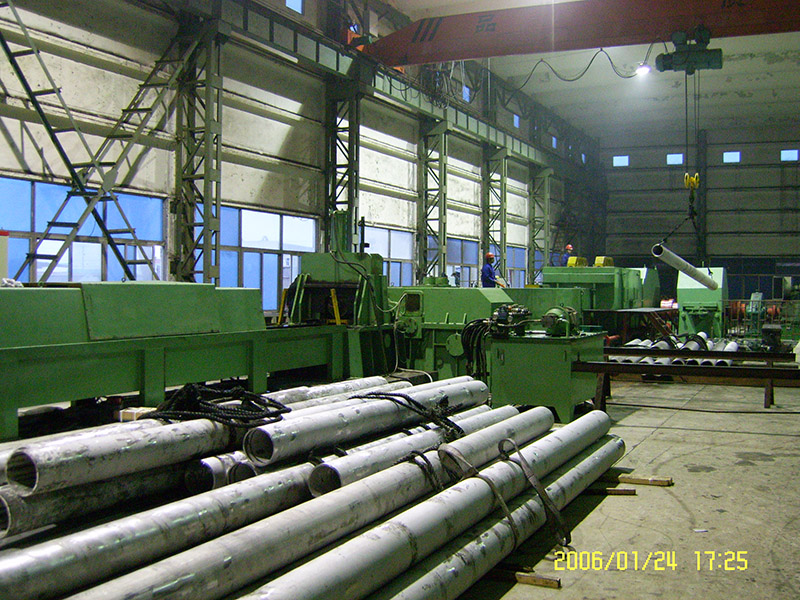

. LG120-H 冷轧管机为飞轮传动,侧装上料。

. 参数和平面图如下

1)产品技术参数

序 号



技 术 参 数

材质:不锈钢

1

  管坯外径

Ф108~Ф185mm

2

  管坯壁厚

622mm

3

  管坯长度

30006000mm

4

  成品外径

Ф89~Ф168mm

5

  成品壁厚

318mm

6

  最大延伸系数

3


2)机械性能参数

序 号



技 术 参 数

1

  轧辊直径

ф490/mmф580mm

2

  轧槽有效长度

960mm

3

  节圆齿规格

Mn=16 Z=26    

4

  曲柄半径

550mm

5

  连杆长度

  3330mm

6

  机架行程长度

1103mm

7

  机架行程次数

 40-65/

8

  送进量

  3-12mm

9

  管坯回转角度

  41º-52º

10

  轧制力

350t

11

  装料方式

停机、侧装上料

12

  连续轧制



13

  送进回转方式

单送进、双回转

14

  轧制根数



15

  主电机

Z4-315-12    280KW    1000rpm    DC380V

外型尺寸:长**高 约28000*6975*2850  (未含出料架)
