产品名称： LG220-H
发布日期： 2016-08-25
点击数： 3291
二维码：
简述： LG220-H
产品详情

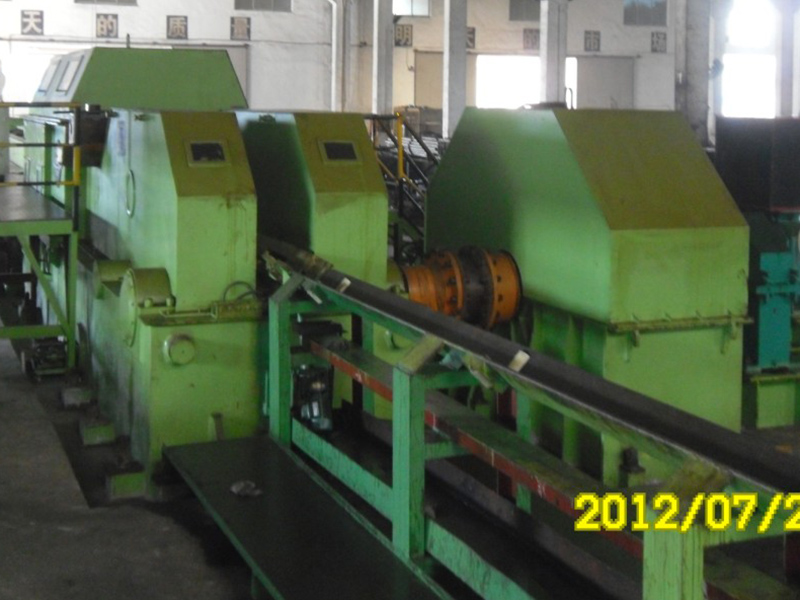

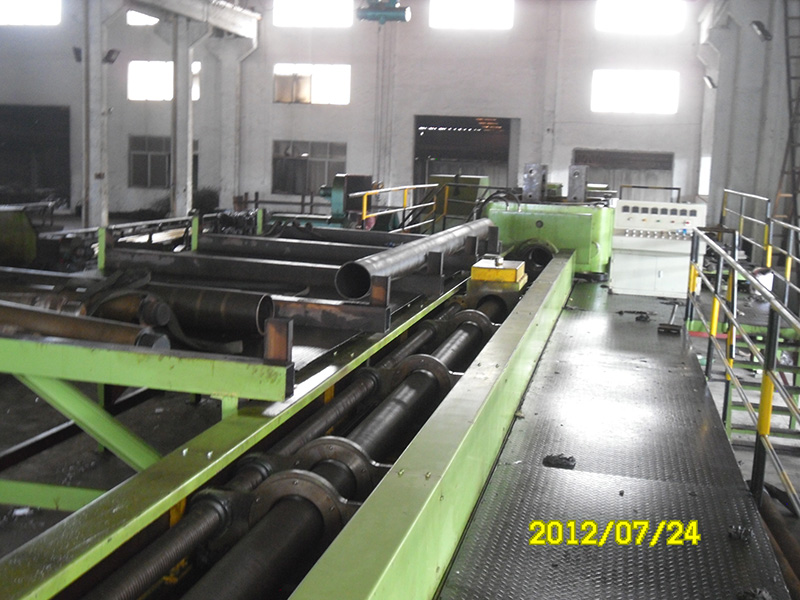

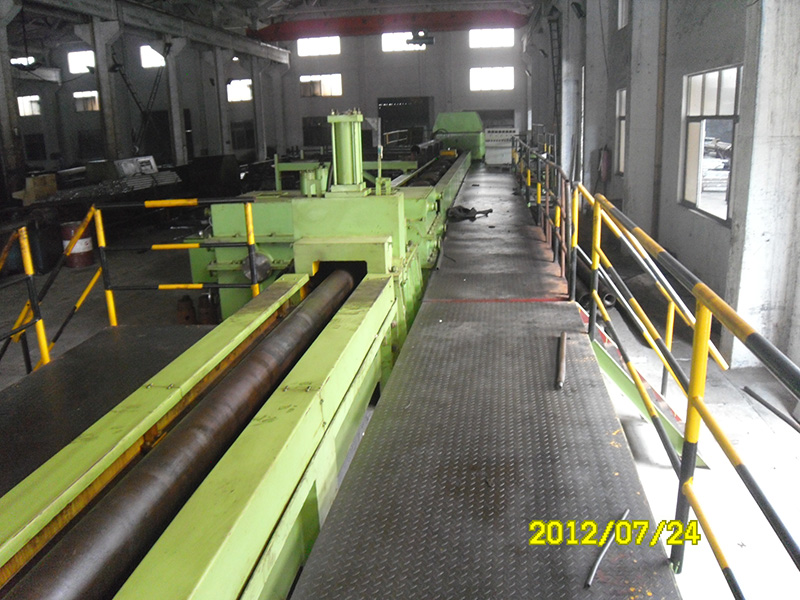

一. LG220-H 冷轧管机为飞轮传动，侧装上料。
二. 参数和平面图如下
（1）设备技术参数
|
序 号 |
项 目 |
技 术 参 数 |
|
材质:不锈钢管 |
||
|
1 |
管坯外径 |
Ф185～Ф315mm |
|
2 |
管坯壁厚 |
6～25mm |
|
3 |
管坯长度 |
3000～8000mm |
|
4 |
成品外径 |
Ф168～273mm |
|
5 |
成品壁厚 |
3～18mm |
|
6 |
最大延伸系数 |
≤3 |
（2）机械性能参数
|
序 号 |
项 目 |
技 术 参 数 |
|
1 |
曲柄半径 |
560mm |
|
2 |
轧径 |
ф580mm/ф680mm |
|
3 |
轧槽有辊直效长度 |
960mm |
|
4 |
机架行程长度 |
1125.47mm |
|
5 |
机架行程次数 |
35～60次/分 |
|
6 |
送进量 |
3-10mm |
|
7 |
管坯回转角度 |
42º±2 |
|
8 |
轧制力 |
约680t |
|
9 |
装料方式 |
侧装 |
|
10 |
连续轧制 |
否 |
|
11 |
送进回转方式 |
单送进、单回转 |
|
12 |
轧制根数 |
单 |
|
13 |
主电机功率（KW） |
Z4-315-12 520KW 1000rpm DC380V |
外型尺寸：长*宽*高 约52600㎜*6850㎜*2633㎜ （未含出料架）
